公路工程結構物安全健康監測管理系統解決方案

甘肅智通云翔交通科技有限公司

二0一九年六月

1.系統描述

近年來高速、高鐵等基礎設施建設事業快速發展，隧道建設工程進入了快速發展時期，隨之而來的各種隧道事故也頻頻發生。隧道穿越的山體工程地質及水文等條件復雜多變，再加上修建時期的設計和施工技術條件的限制，早期修建的隧道拱頂開裂、邊墻開裂、拱頂空洞、襯砌損壞、隧道滲水漏水、圍巖變形、錯臺等健康問題日益突出，對運營隧道或新建隧道進行健康診斷和病害預防控制極為重要。軟件平臺可對公路橋梁、隧道及高邊坡進行監控量測，對安全隱患進行預警，防患于未然，可為隧道日常養護、管理和突發事件的應急處置提供數據和技術支持。

2.預期客戶

本系統應用于專業檢測、政府監管、項目管理、項目運營、項目養護等機構，通過對交通路網工程設計、建設、運營及養護等環節相關物聯網和互聯網系統的建設，匯集全生命周期的數據，形成數據倉庫，并對數據倉庫進行人工智能分析，分析的結果可為設計方案優化、建設過程風險管控、工程質量評定、運維管理及質量缺陷提供充分的數據支撐和預警信息，提升決策效率與管養能力。本系統研究建立行業大數據場景智能化分析基礎上的客戶應用、數據管理、數據分析、輿情感知等，實現平臺用戶價值提升、工程實體生命周期識別分析，建設集設、建、管、養數據為一體的全景三維立體漫游視窗，提供多維度用戶操作、統計、匯總、分析及評估等可視化產品，提高企業各環節管理質量和經濟效益，產生新的產業價值鏈和新業態運營模式，逐步實現智能到智慧的轉變，實現經濟效益的有效轉化，具有可觀的經濟效益。

3.主要功能

系統總體采用樹形結構形式，以結構物（橋梁、隧道、高邊坡）為管理根目錄，不同的高速公路為二級目錄，具體監測項目為三級目錄；采用下拉式菜單設計，在下拉菜單中可以完成指定功能；可運行于微軟瀏覽器與谷歌瀏覽器；具有擴展功能，通過自主開發的采集板，可將采用標準協議的傳感器接入系統。本系統主要功能包括：項目分布、項目管理、系統設置、主題切換、退出、主頁、監測對象、監測數據、數據分析、影像監測、報警信息及報表管理。

3.1項目管理

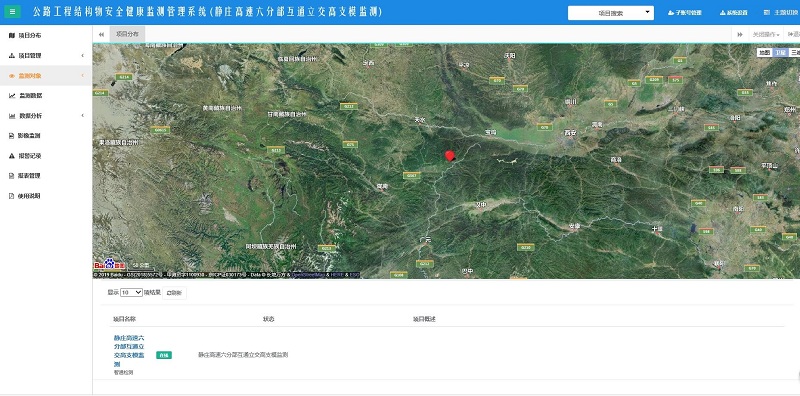

進入橋梁、隧道、高邊坡一級目錄后，百度地圖上會顯示所有被監測的結構物位置信息，選定最終監測項目后，進入與該項目相關的監測內容；

3.2 監測對象

監測對象選項下面又分為三個選項，包括項目的監測斷面布局、測點布設，項目設計方案以及施工圖片。

1）點擊測點布設，可以查閱各個監測斷面以及監測斷面上的所有監測參數測點布設示意圖，若想了解某一測點的參數變化情況，點擊測點位置的傳感器圖標，即可進入該測點的實時數據顯示界面。

2）項目方案是關于該項目的設計方案，該方案可以下載，用以作為監測報表編譯的部分章節。

3）施工圖片展示的是項目施工過程的一些實物照片。

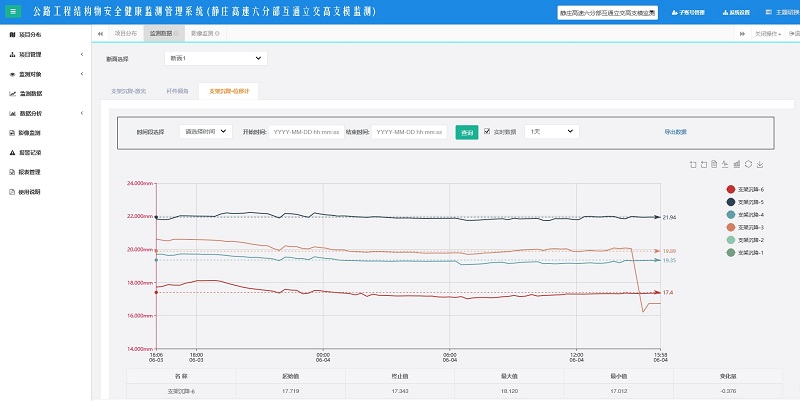

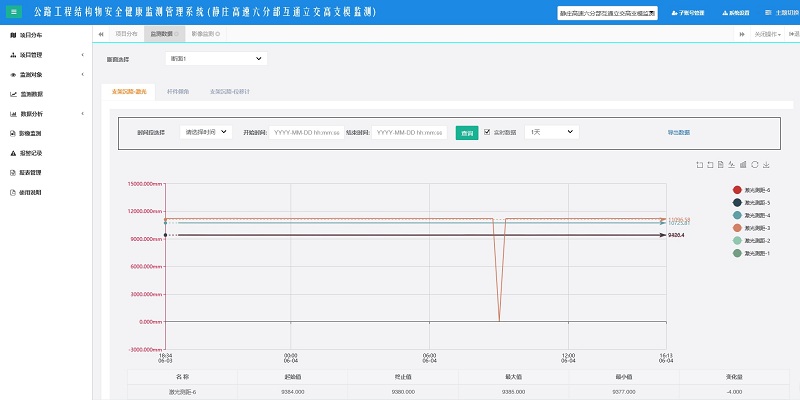

3.3 監測數據

選擇相應的監測斷面即可查看該參數的實時監測數據，以曲線形式顯示，同時可以通過選取時間段，查詢某一特定歷史階段的參數變化，并對原始數據可進行下載。在曲線下方，可以查閱最近一段時間的參數最大、最小和終值以及變化量。

3.4數據分析

數據分析具有數據對比和數據關聯兩種功能：

1）數據對比可以針對某一特定參數，進行一段時間的變化比對，分析兩段時間參數變化規律和趨勢；

2）數據關聯是對不同種類的參數進行聯合展示，分析兩者之間的內在聯系。

3.5 影像監測

影像監測傳感器01到04，點擊相應的影像傳感器，可以實時獲取現場的圖片。

3.6 報警記錄

項目所有的報警信息，點擊顯示詳情，可以獲知某一報警信息的詳細情況，諸如報警參數，時間，數據以及圖片信息。

3.7 報表管理

以日報、周報、月報、季報和年報的形式進行展示，并可以進行下載。

4.主要特色

1）實時查詢
